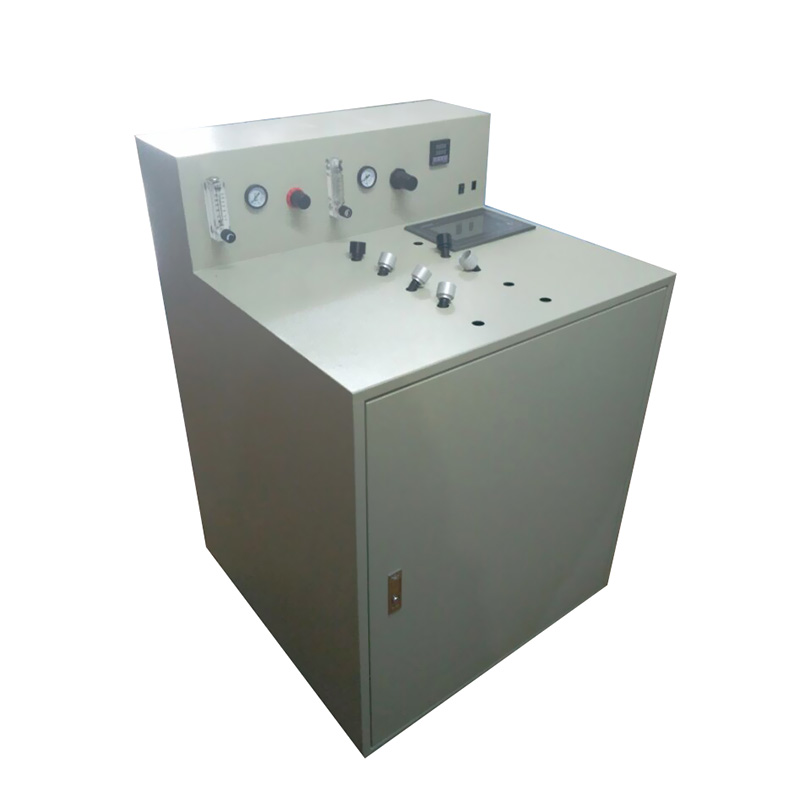

QRJ-200气溶胶发生器

发布时间：2021-07-01 人气：4409次

QRJ-200是我公司研发生产的一款加热发生及压缩空气引射相结合的新型气溶胶发生器，利用压缩空气冷凝震荡及加热蒸发产生气溶胶粒子。该装置配有高、中、低三种不同浓度的粒子储存罐，可依据需要自动切换，气流范围宽，发生气溶胶浓度可调。触摸屏操控，界面简洁，操作方便。本产品已取得发明专利、实用新型专利及软件著作权等知识产权。可用于低浓度粉尘测量仪/PM2.5质量浓度测量仪的检定、校准，满足、符合以下规程：

●JJG846-2015 《粉尘浓度测量仪检定规程》

●HJ618-2011《环境空气PM10和PM2.5的测定重量法》
●HJ93-2013(针对PM10和PM2.5的) 《环境空气颗粒物采样器技术要求及检测方法》
●JJF 1659-2017 《PM2.5质量浓度测量仪校准规范》

[应用领域]

1、用于气溶胶检测采集类仪器设备准确度、阈值、采样效率、抗干扰性、环境适应性等实验与检测； 2、用于粒子计数类仪器设备计数效率、计数准确度评测； 3、用于吸入毒理染毒实验、PM2.5颗粒物吸入染毒实验、煤、矿等环境微颗粒物吸入毒理实验、其他粉状颗粒、药物吸入研究； 4、用于颗粒物流场示踪、LDA、L2F、流动形象化、吸入测试； 5、用于颗粒粒径分析、激光折射粒径谱仪； 6、用于过滤器测试，质量控制

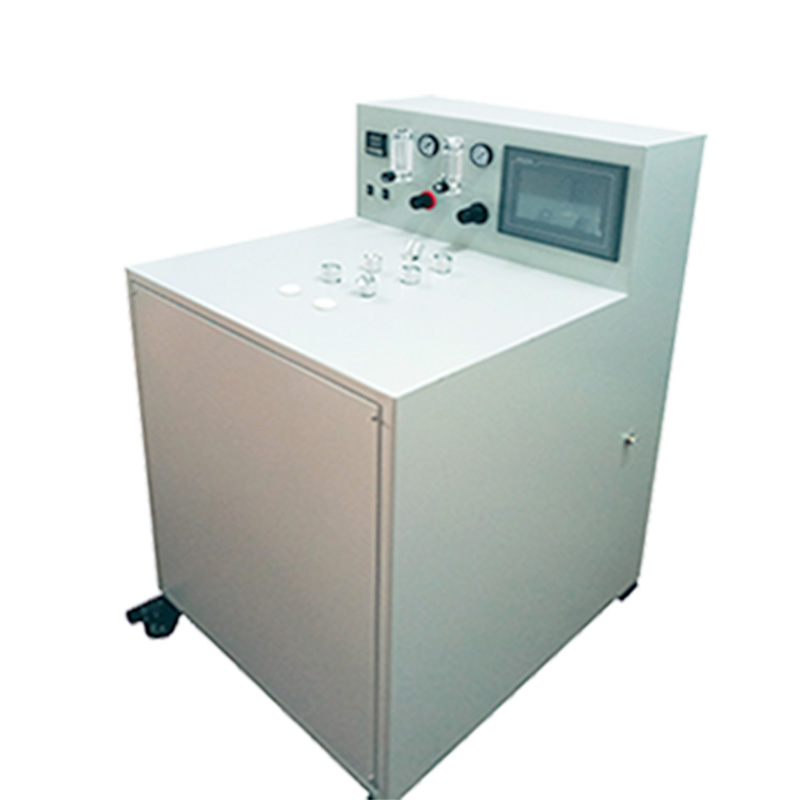

QRJ-200气溶胶发生器

功能特点

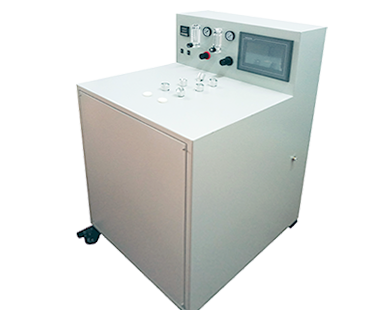

QRJ-200气溶胶发生器

QRJ-200气溶胶发生器是吸收国外关于粒子计数器及粉尘检测仪性能校准的试验方法，产生一定浓度的气溶胶粒子来专门针对尘埃粒子计数器及粉尘检测仪进行校准的装置。干燥的压缩空气通过高效过滤器后，成为洁净空气，部分洁净空气喷入雾化头，利用压缩空气的引射作用，使粒子稀释液从雾化头中喷出，并被高速气流雾化，形成雾滴，雾滴在与其余洁净空气混合干燥后，形成标准悬浮微粒进入混合平衡分配器。粒子计数器及粉尘检测仪通过从分配器内吸入检验空气来测量被测悬浮微粒粒径大小和浓度。最终通过与本装置相连的基准器和待检仪器的计数比对确定其准确程度。

1.多路标准粒子发生通道，流量可调，可产生不同浓度的气溶胶以满足不同要求。

2.增加了流量指示，在使用中更方便和精确得调节流量及粒子浓度。

3.雾化装置用洁净于燥气源并经干燥器干燥和空气过滤器过滤而成，提高混合于燥效果

4.设备由3路标准粒子雾化装置组成。

5.配置有特殊雾化头，充分雾化粒子稀释液，合理的气路保证雾化的液滴细小均匀。

6.所配混合干燥器能够保证雾化的液滴与干燥空气充分混合。

7.配置有混合平衡分配器以提高气溶胶混合后的均匀性，使粒子气溶胶更加均匀和稳定。

8.本装置自带洁净送风单元，通过调整稀释气体流量大小，满足输出不同浓度的要求。

基本参数

主要指标	参数范围
模拟发生种类	聚苯乙烯标准粒子气溶胶微球（PSL小球）、常规水溶性液体气溶胶、PAO油溶性液体气溶胶、亚利桑那粉；
单分散气溶胶发生粒径范围	0.1μm~10.0μm；
单分散气溶胶发生浓度	1000个/28.3L ~100000个/28.3L，浓度重复性＜±10%
多分散气溶胶浓度范围	0.1mg/m³~ 200mg/m³；
评测流量范围	1L/min ~ 400 L/min；支持采用管路将气溶胶引出开展测试；
气溶胶稳定时间	≤25 min；
发生浓度8小时稳定性	6 %±3μg/m³
系统连续工作时间	≥24h；
实验舱内评测段气流量	≥4500 L/min，流量可控；
实验舱	测试区有效体积为1000 L，测试区有效长度为1.28 m；
实验舱内气压模拟海拔高度上限	8800m；相关设计等符合压力容器相关要求；
实验舱测试区气溶胶质量浓度分布均匀性误差	稳定物理粒子＜±6%；生物粒子＜±20%（黏质沙雷菌）
实验舱测试区气溶胶质量浓度稳定性误差	稳定物理粒子＜±6%（4小时）；生物粒子＜±20%（黏质沙雷菌）（2小时）
环境模拟舱温度控制范围	-41℃~63℃
环境模拟舱湿度控制范围	20% RH ~ 95 % RH（25℃）
环境模拟舱	外形尺寸为5.7m×5.5 m×3.3 m（长×宽×高）；内部放置气溶胶实验舱，满足气溶胶实验舱作业要求
系统安装位置载荷均值	200kg/m²
电源	220V/50Hz
功率	2000W
