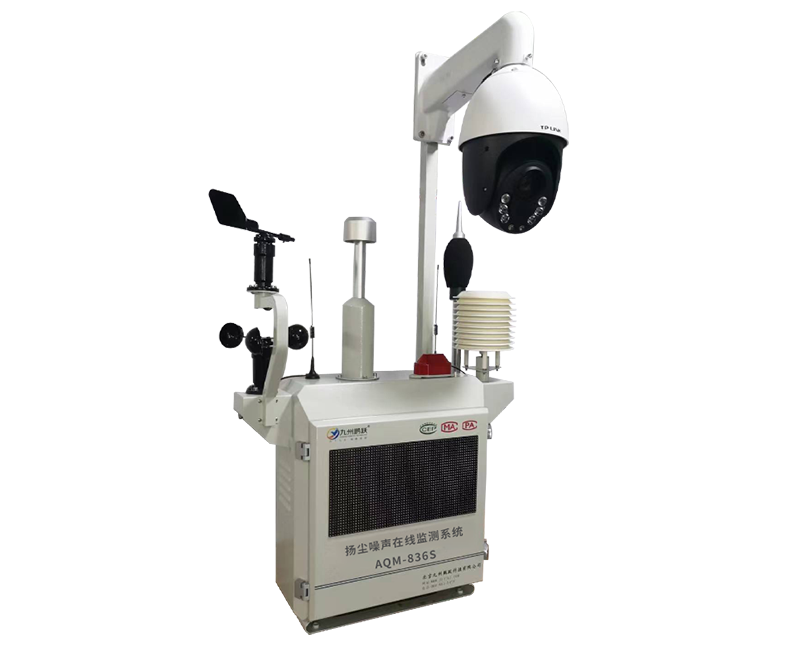

AQM-836S扬尘噪声在线监测系统
发布时间:2022-08-08 人气:7429次AQM-836S是我公司自主研发的24小时户外可视化环境监测系统,已取得计量器具形式批准证书 (CPA)、中国环境保护产品认证证书 (CCEP)。

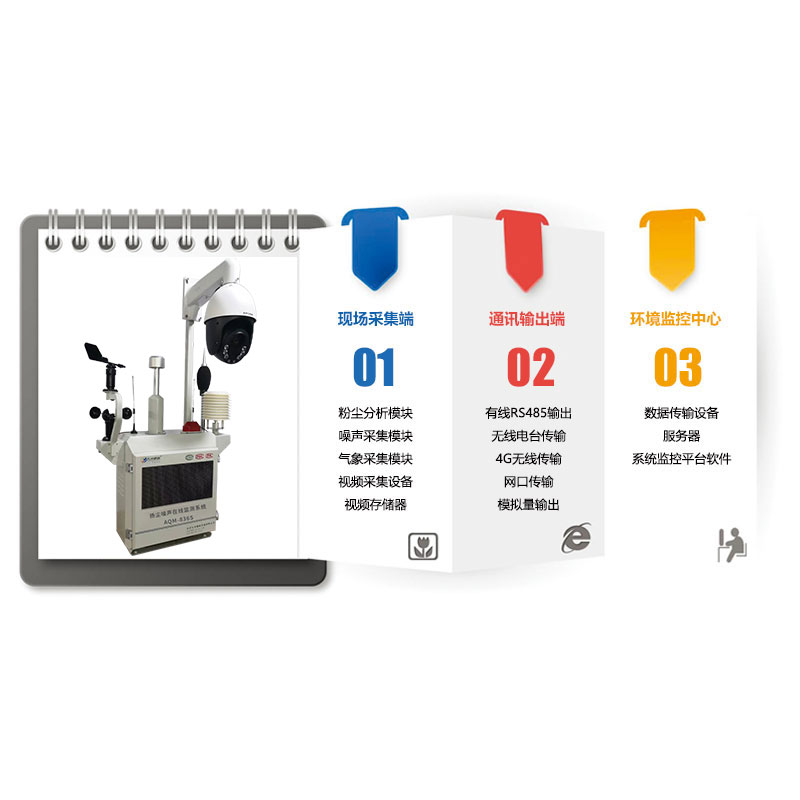

本系统分有线站和无线站两种形式,配合监控平台软件、云技术、网络摄像头等可实现网络远程数据传输和视频实时状况监控。
1、实时准确地监测粉尘、噪声、气象及监控影像
2、数据可视化
3、多点集中监控
4、4G多终端访问
5、超标报警, 摄像启动
6、云平台存储海量多维数据,利于统计分析及追溯
7、参与环保物联网构建
8、多模块随心定制
本系统通过光散射粉尘在线监测仪、气象五参数采集设备、噪声监测模块和数据传输等设备,实现了实时、远程、自动监控颗粒物浓度、风速风向、温湿度、大气压、噪声、实时视频监控;数据通过采用4G网络传输,可以在云平台访问,并可对接环保、疾控等相关平台。监控平台还具有多种统计、自动控制和高浓度报警功能,和 (喷淋)雾炮系统联动,对现场环境进行雾化喷淋降尘措施,为空气质量监测和执法提供技术支撑,有力地推动了城市环境质量的持续改善,为环境管理、污染源控制、环境规划等提供科学依据。可广泛应用在散货堆场和码头、混凝土搅拌站以及工厂企业无组织排放的实时监控。
整套环境在线监测系统由总悬浮颗粒物(TSP)、PM10和PM2.5、气象五参数仪、负离子、辐照监测、气体监测设备、数据采集、传输、存储与处理系统,信息监控管理平台及其他辅助设备组成,保留可扩展性。通过广泛布点的终端集成采集设备,实现实时、远程、自动监控颗粒物浓度、温湿度、气压、负离子、痕量气体、辐照等数据。监测数据通过有线或无线方式传输,可以在监控平台访问,并同步至LED显示屏,或通过电脑、手机、平板等设备在云端查看实时数据。监控平台还具有多种统计、自动控制和超标报警功能,达到智能自控的目的。

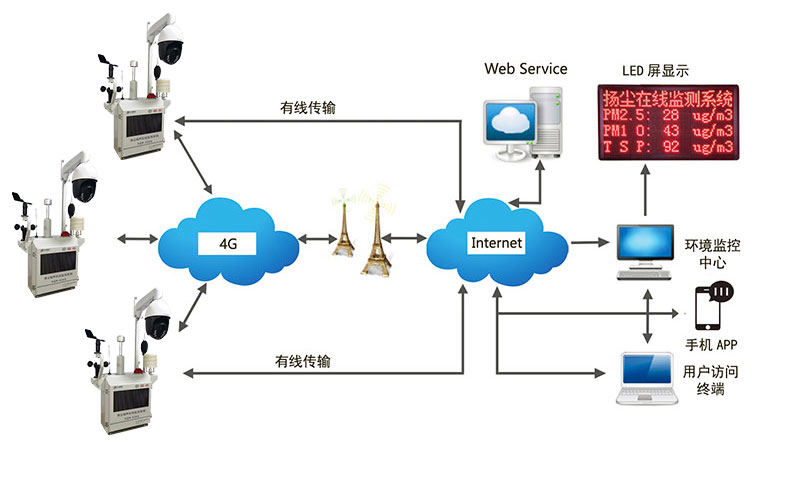

本系统以互联网为纽带,与云技术相结合,组建现场端到监控平台的一个城域网,实现各监控点与监控平台的连接。现场端设备按照国家相关技术协议将实时粉尘监测浓度、噪声指标、气象六参数(风速风向、温湿度、大气压、降水量)数据、气体监测数据及环境视频信号传输到监控平台,监控平台对监控数据和图像进行存储、统计、分析、处理,为重点区域环境管理提供数据支持和决策依据。(见原理图)
主要指标 |
参数范围 |
多功能箱 |
防雨、防尘、防雷、散热保温供电、信号处理、GPRS传输不锈钢底材喷涂(防锈),户外安装颗粒物防风防雨采样头自动加热除湿功能可定制丝印 |
颗粒物分析仪(详见粉尘监测模块技术参数) |
检测原理:光散射原理,具有校零功能 |
粒径通道 |
PM2.5、PM10、TSP |
示值误差 | ±10% |
测量精度 | 0.01mg/m3 、 0.001mg/m3 |
测量范围 | (0.01~100)mg/m3 |
定时测量 |
可设定测量时间,等待时间及采样次数 |
监测模式 |
具有多路测量和连续监测模式 |
输出接口 |
(1)RS485或RS232(有线传输) |
|
(2)4G通讯(无线传输) |
|
(3)可选模拟量或数字量输出 |
