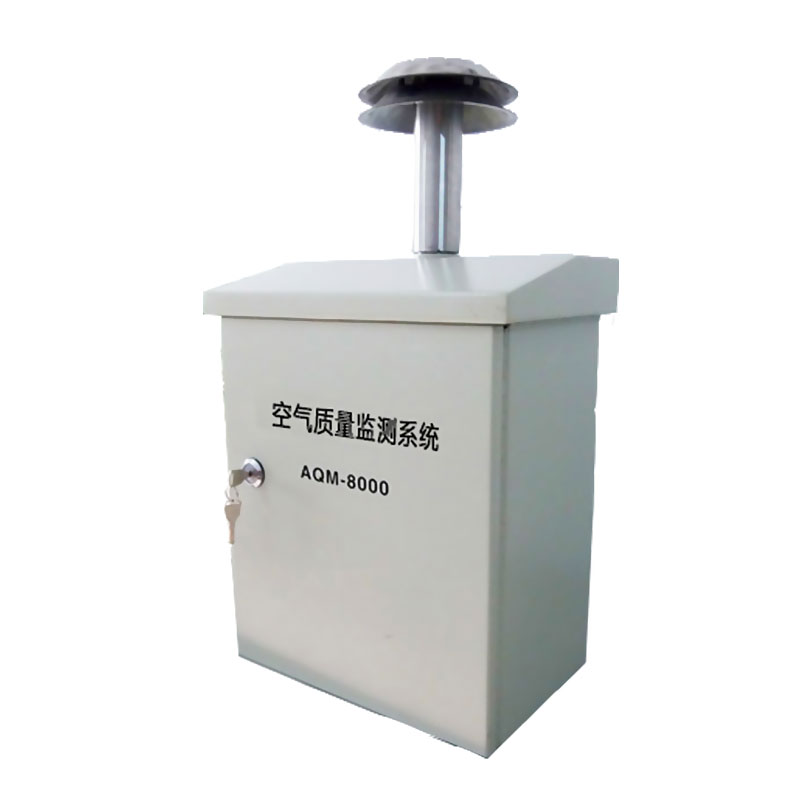

网格化空气质量监测系统AQM-8000
发布时间:2021-07-05 人气:3954次
AQM8000网格化空气质量监测系统使用方便,测量精度高。该系统采用新型一体化结构设计,做工精良,可对粉尘颗粒物进行监测并做出公告和趋势分析,并可根据用户需求,将数据同时指定平台或显示屏上。
粉尘监测模块采用激光光源,提高了响应速度,使质量浓度转换系数不受颗粒物颜色的影响,保证了测量数据的准确度。内装光学标准散板,确保仪器高稳定性。仪器设计了可更换的粒子切割器,实现了PM10、PM5、 PM2. 5 、TSP多种粒子分离切割器兼容。通过在线滤膜采样器,实现了连续监测粉尘浓度与滤膜采样兼容,可以分析所收集到颗粒物的成份以求出该场所的质量浓度转换系数K值。设计了恒流控制器,确保采样流量恒定,切割曲线正确。具有特别的保护气幕,避免了粉尘对仪器核心部件—光学系统的污染,确保仪器高可靠性。通过计算机软件实现仪器零点自动调节,提高了仪器测量精度,方便了用户使用。
该系统分有线站和无线站两种形式,配合软件更可实现网络远程数据传输和网络实时状况监测,具有测量范围宽、使用寿命长、操作方便等特点,是一款性价比突出的基础型环境监测系统。
本系统软件可进行联机工作,也可脱机工作,联机时通过监控RS485总线上的粉尘仪节点,可实时采集总线上任何一个粉尘仪的数据,上传历史记录,绘制曲线等功能;脱机时可查询记录、绘制历史曲线、浓度值计算等功能。约定功能条款如下:
1、浓度超标报警。
2、采集粉尘监控仪器的实时数据。
3、设备故障日志记录。
4、管理1条RS485总线,支持仪器地址总数为253台。
5、自动、人工控制(降尘设备)命令输出(可选)。
6、管理采集数据,包括实时绘图和历史数据的绘图,存储和查询,打印。
7、浓度值的换算(输入数据,设定K值,湿度,天气情况决定浓度值;)
8、根据设定上传数据(通讯协议待定);(全部上传;超标【浓度值可以设定】数据上传。)
9、管理RS485总线上的设备节点,可以实现中心对设备的参数进行配置;通讯设备超过30个或累计通讯距离每大于500米需要加中继站。
10、自动接收粉尘仪传送过来的数据并在显示框中显示,还可以将数据以曲线图的方式很直观的显示出来。
11、查询历史数据,查询结果在显示框中显示,也可以将数据以曲线图的方式很直观的显示出来。
粉尘监测指标 |
参数范围 |
测量原理 | 泵吸式激光散射原理 |
重复性误差 |
±2% |
测量精度 | 0.01mg/m3 、 0.001mg/m3 |
测量范围 | (0.01~100)mg/m3 、 (0.001~10)mg/m3 |
测定时间 |
标准时间为1分钟,设有0.1分及手动档(可任意设定采样时间) |
除湿 |
本设备具有自动除湿功能 |
输出接口 |
(1)RS485或RS232(有线传输) |
|
(2)4G通讯(无线传输) |
|
(3)可选模拟量或数字量输出 |

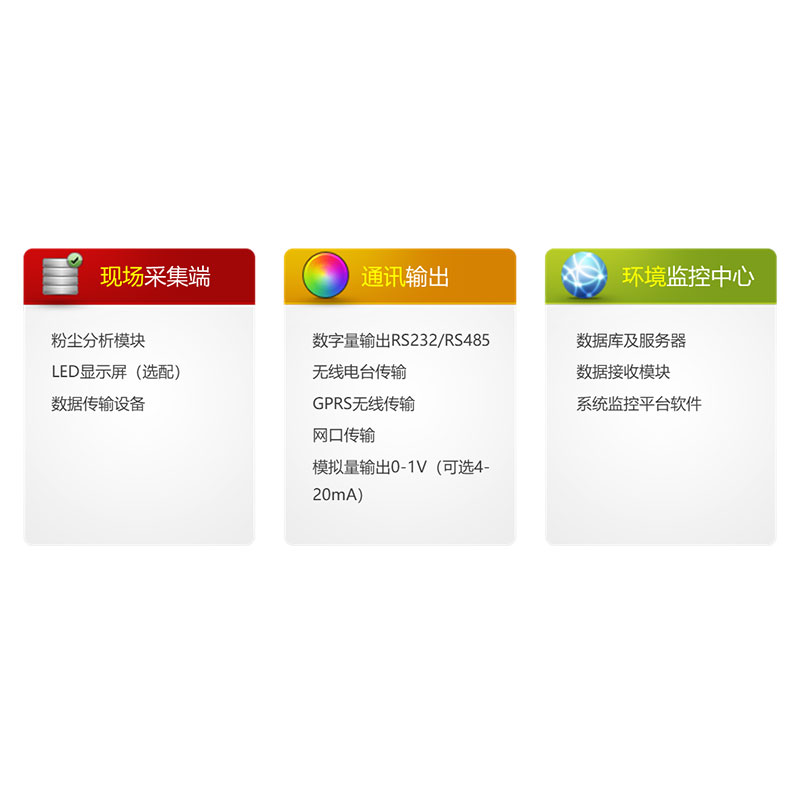

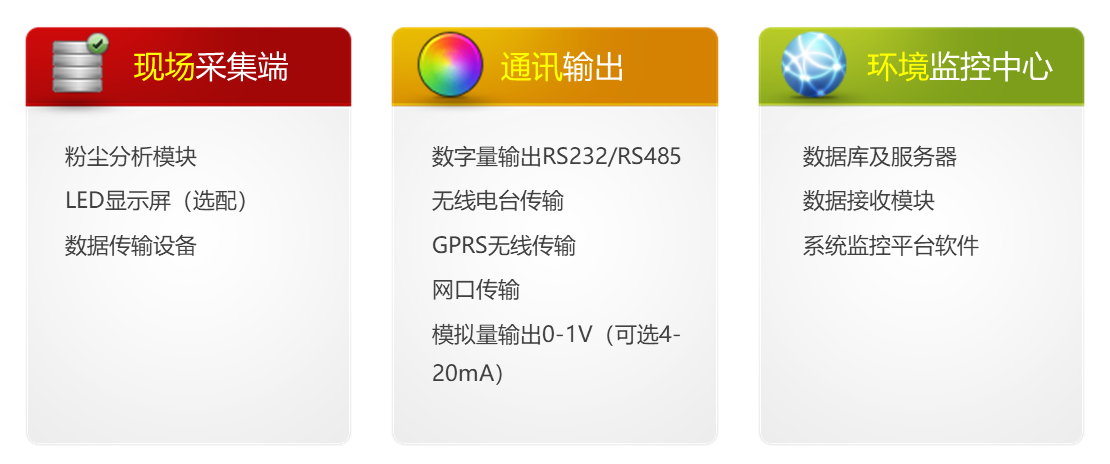

系统组成
